Überall dort, wo präzise und zuverlässige Datenerfassung gefragt ist, kommen die neuen Q.monixx 100 und A117-D Logger von AMC/GI zum Einsatz. Bis zu acht universelle Analogeingänge, digitale I/O, Relais und galvanisch getrennte serielle Schnittstellen bieten höchste Flexibilität. Vier unabhängig nutzbare Datenspeicher sichern Aufzeichnungen auf USB, SD und in der GI.cloud. Dank Edge-Computing, OPC UA, MQTT und EtherCAT lässt sich die Gerätefamilie nahtlos in moderne Prüf- und Überwachungslösungen integrieren.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Smarte Software und modulare Hardware zeichnen Q.monixx 100 A117-D
Sämtliche Komponenten des Q.monixx 100 und A117-D wurden für den harten Industriealltag ausgelegt. Das robuste Chassis widersteht mechanischen Belastungen und schützt die Elektronik vor Staub und Spritzwasser. Dank des modularen Aufbaus lassen sich Ein- und Ausgänge unkompliziert erweitern. Die integrierte Software verwaltet Datenpuffer, führt Vorverarbeitungen durch und meldet Abweichungen zuverlässig an übergeordnete Systeme. So entsteht eine hochverfügbare Messplattform für eine prozesssichere Automatisierung. Sie bietet Inbetriebnahme, und robuste Performance um Uhr.
Jedes Eingangssignal galvanisch getrennt für maximale Störunempfindlichkeit und Sicherheit
Der Q.monixx A117-D verfügt über acht universelle Analogkanäle und erfasst Spannungs- und Stromwerte, Widerstandsmessungen im 2/4-Leiter-Verfahren, Potentiometer sowie PT100/PT1000. Mit 24 Bit Auflösung und Abtastraten bis 100 Hz pro Kanal garantiert er präzise Daten. Zur weiteren Signalerfassung sind acht digitale Eingänge, vier Digitale Ausgänge (wahlweise Open Collector, TTL, PNP oder HTL) sowie zwei Relaiskontakte an Bord, die eine individuelle Steuerung ermöglichen.
Vier unabhängige datalogger für zeitgleiche verlustfreie Echtzeitaufzeichnung und Langzeitarchivierung
Vier parallel laufende Logger-Module bieten flexible Abtastraten von 0,01 Sekunden bis zu 24 Stunden und ermöglichen die simultane Erfassung unterschiedlicher Messsignale. Die Daten werden auf USB-Stick oder SD-Karte gespeichert und können optional in der GI.cloud abgelegt werden, wo sie permanent verfügbar sind. So lässt sich eine unmittelbare Datenaufbereitung verbinden mit langfristiger Speicherung. Dieses Verfahren sichert kontinuierlich vollständige Datensätze ohne Lücken und garantiert jederzeitige Auswertbarkeit für Prozessoptimierungen mit automatischer revisionssicherer Dokumentation.
Vielseitige Kommunikationsschnittstellen Ethernet USB RS485 SDI12 für sichere Integration
Die galvanisch getrennten RS485- und SDI12-Schnittstellen gewährleisten zuverlässige, störungsfreie Verbindung zu externen Sensoren und verhindern Potenzialprobleme. Zur Datenweiterleitung stehen Ethernet-, USB-Ports und ein externer Modemanschluss zur Verfügung. Standardisierte Protokolle wie MQTT, OPC UA sowie EtherCAT erlauben die nahtlose Einbindung in SCADA-Umgebungen, NI LabVIEW oder MATLAB. Damit lassen sich Q.monixx Logger unkompliziert in bestehende Automatisierungs-, Steuerungs- und Analyseplattformen integrieren und optimal betreiben. Sie unterstützen vollständiges Monitoring, Alarmverwaltung, Echtzeit-Datenanalyse, Fehlersuche und Fernsteuerung.
Intervall-Logging am Display vereinfacht Datenerfassung und Analyse vor Ort

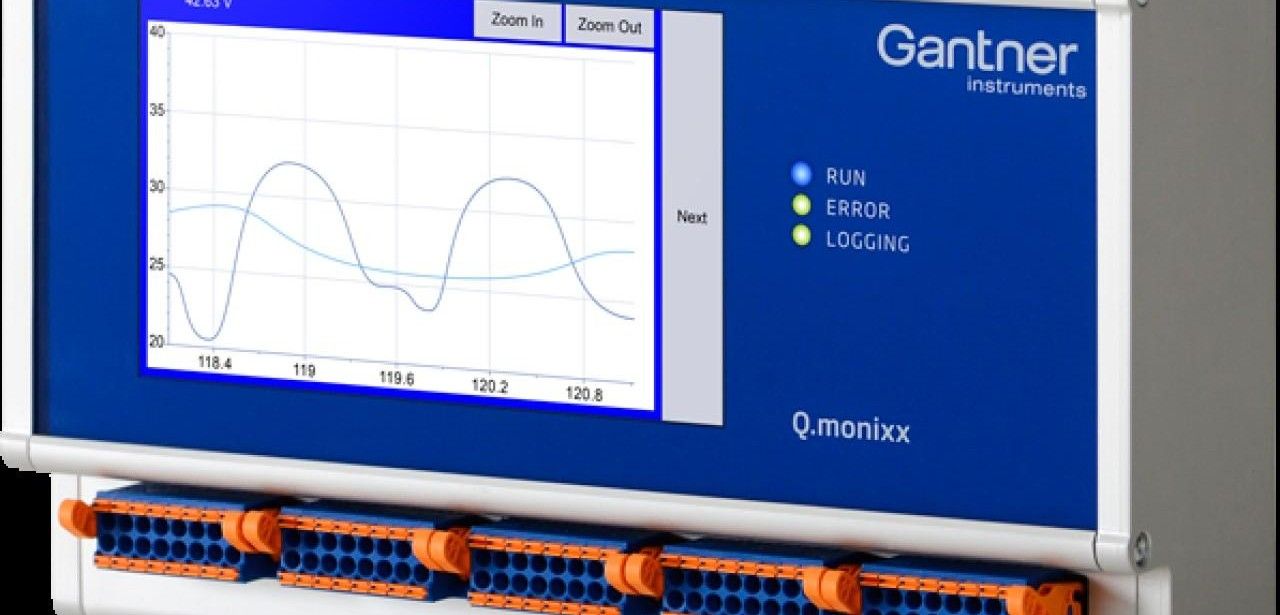

Mit dem Q.monixx A117 in D-Ausführung steht ein 5-Zoll-TFT-Touchdisplay mit 800×480 WVGA-Auflösung zur Verfügung. Die anwenderfreundliche GUI ermöglicht die Live-Überwachung von Messdaten, das einfache Setzen von Alarmpunkten und die Anpassung der Aufzeichnungsintervalle zwischen zehn Sekunden und zehn Minuten direkt am Gerät. Die automatische Abschaltautomatik des Displays kann nach Bedarf programmiert werden, um den Energieverbrauch zu minimieren. So lassen sich Betriebszeiten verlängern und Wartungsaufwand reduzieren und unterstützt nachhaltige Energiesparstrategien effektiv erfolgreich.
EN55011 Zertifizierung minimiert Störstrahlung schützt Elektronik vor externen Einflüssen
Auf Basis der EMV-Normen EN 61000-4 und EN 55011 erreicht das Gerät eine überlegene Immunität gegenüber Störfeldern, sodass industrielle Prozesse störungsfrei ablaufen können. Die galvanische Trennung sämtlicher Ein- und Ausgangssignale sowie der Stromversorgung verhindert unerwünschte Potentialverschiebungen und garantiert den Schutz sensibler Elektronik vor Überspannungsschäden. Dank des weiten Versorgungsspannungsfensters von 10 bis 30 VDC und der kompakten DIN-Schienenbauform kann die Einheit problemlos in bestehende Automatisierungssysteme integriert werden. Robust und langzeitstabil konzipiert.
Nahtlose Integration in SCADA-Systeme dank OPC UA, MQTT, EtherCAT
Die stromsparende Elektronik der Q.monixx Logger ermöglicht den Betrieb mit 10 bis 30 VDC und reduziert Energiekosten deutlich. Eine automatische Display-Abschaltung lässt sich individuell zwischen zehn Sekunden und zehn Minuten einstellen, um den Verbrauch weiter zu optimieren. Trotz kompakter DIN-Schienenbauform bieten die Geräte ausreichend Platz für Steckmodule, USB- oder SD-Speicher und optionale Mobilfunkmodems. Selbst unter extremen Temperaturen und Schockbelastungen liefern die Logger konsistente Messergebnisse ohne Frequenzabweichungen oder Aussetzer besonders wartungsarm.
Universelle Analogeingänge und digitale I/Os ermöglichen vielseitige Messaufgaben unkompliziert
Mit den Q.monixx 100- und A117-D-Modulen präsentiert AMC/GI flexible Data Logger, die Edge Computing direkt zu den Sensoren bringen. Hochpräzise 24-Bit-AD-Wandler, Abtastraten bis 100 Hz und galvanisch getrennte Kanäle garantieren verlässliche Messwerte. Über OPC UA, MQTT oder EtherCAT werden Daten nahtlos in Automatisierungs- und SCADA-Systeme übertragen. Vier autonome Datenspeicher ermöglichen unterschiedliche Aufzeichnungsintervalle auf USB, SD-Karte oder in der GI.cloud. Die Touchscreen-Variante bietet einfache Bedienung und Live-Monitoring vor Ort.
